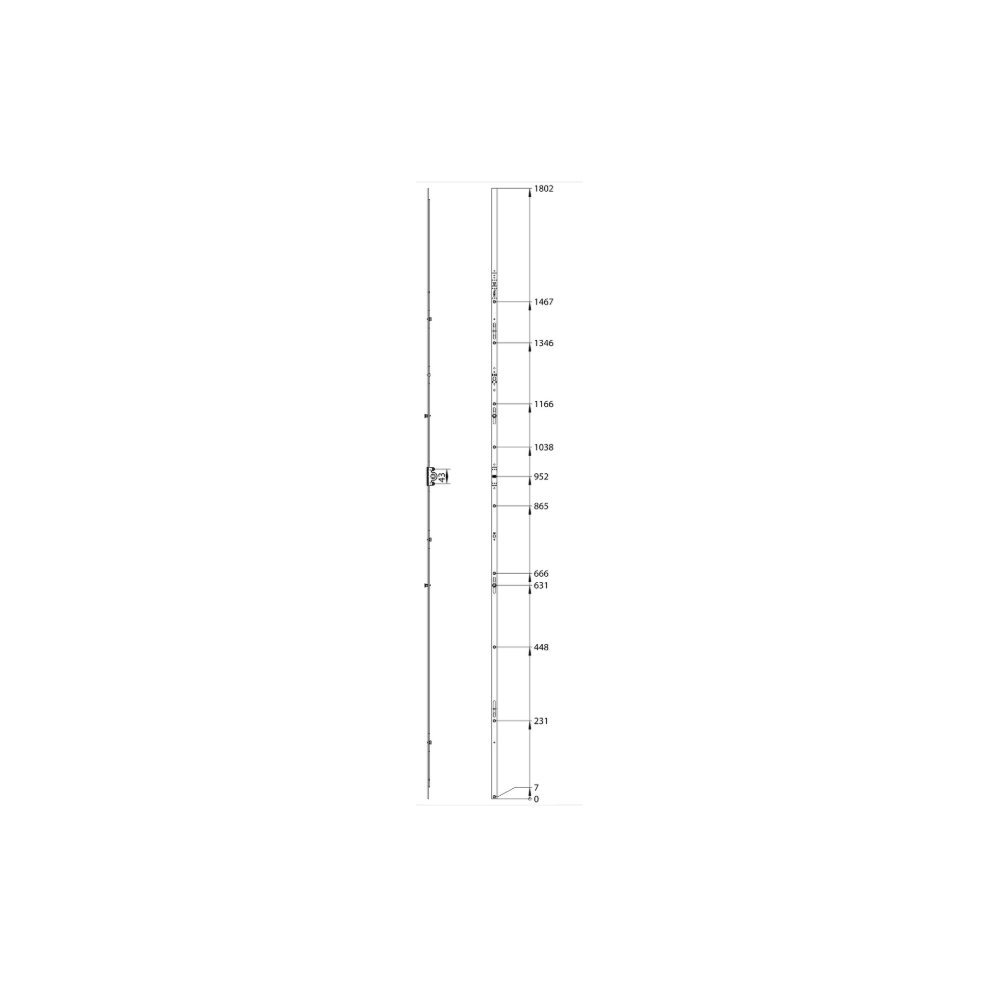

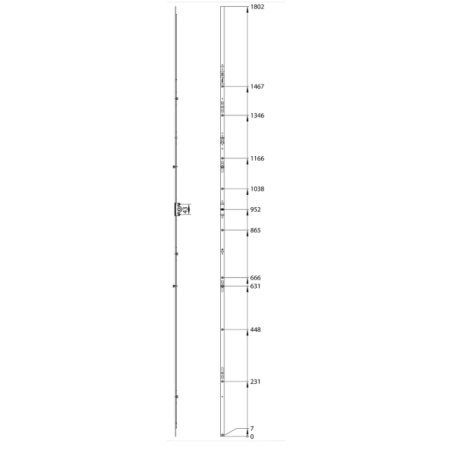

4938089 WINKHAUS crémone GAK - axe 15,5mm – 1750-2000mm - poignée à 1050

• Matériau compatible PVC
• Type de manœuvre test
• Axe / fouillot (mm) 15,5 mm
• Plage hauteur de vantail (mm) 1750–2000 mm
• Hauteur de poignée (mm) 1050 mm
• Rainure de ferrage (mm) 16 mm
• Type de fenêtre Oscillo-battant (OB)
• Gamme crémone GAK (Winkhaus)

Étapes d'installation

1. 1

   Préparation

   Démontez l'ancienne crémone en retirant les vis de fixation sur la têtière. Nettoyez la rainure de ferrage (16 mm) et vérifiez qu'elle est libre de tout résidu ou déformation.

2. 2

   Vérification

   Contrôlez que votre fenêtre oscillo-battante est compatible : hauteur de vantail entre 1750 et 2000 mm, rainure de ferrage de 16 mm, fouillot de 15,5 mm. Mesurez la hauteur de poignée depuis le bord de feuillure — elle doit être à 1050 mm.

3. 3

   Positionnement

   Clipsez la crémone GAK dans la rainure de ferrage en partant du bas. Alignez le fouillot (15,5 mm) avec l'axe de la poignée. La hauteur de poignée se positionne automatiquement à 1050 mm du bas de l'ouvrant — aucun réglage n'est nécessaire, elle est fixe.

4. 4

   Fixation

   Vissez la crémone sur la têtière à l'aide des vis fournies en commençant par le milieu puis les extrémités. Vérifiez que la crémone ne dépasse pas du cadre et que les galets s'alignent bien en face des gâches.

5. 5

   Test

   Manœuvrez la poignée en position oscillo-battant et en ouverture à la française. Vérifiez l'engagement correct de tous les points de fermeture dans les gâches. Réglez les gâches si nécessaire avant de refermer définitivement.
